办公楼智能控制解决方案
时间:2015-02-13 点击率:1311
i-bus智能控制系统在办公楼中通过对各种末端电气设备(如灯光、窗帘、空调、排风扇、音像设备等)的控制,实现对办公楼灯光、遮阳、温度的一体化控制。
目的:
1、节能
2、改善办公环境,提高工作人员效率
3、自动控制
主要功能:
1、灯光控制(开关及调光)
2、电动窗帘、遮阳卷帘、幕布、电动窗控制
3、空调、风机盘管控制
4、排风设备控制
5、排水、电梯设备监视
6、影音设备控制
7、消防联动监控
8、集中监视及控制
办公楼智能控制控制区域及控制内容
1.公共办公区域、卫生间
控制灯光、风机盘管、换气扇,电动窗帘/平推窗、紧急照明
2.停车场/地下车库
控制灯光、通风排气扇、排污/潜水泵、紧急照明
3.裙楼商场
控制灯光、调光、电动窗帘、电动天窗、风机盘管、紧急照明
4.多功能厅、会议室报告厅
控制灯光、调光、电动窗帘、投影幕布、风机盘管、电视、投影机等影音设备
5.领导办公室
控制灯光、调光、恒照度控制、电动窗帘、风机盘管、人体感应
6.公共通道、大厅、电梯厅
控制灯光、风机盘管、紧急照明、电梯状态
7.泛光照明、园林景观 控制灯光、喷泉、灌溉
8.窗帘控制子系统 控制电动百叶帘、电动窗/平推窗、电动遮阳等
9.监视子系统 监视排水泵、电梯、重要照明回路等状态
10.中央监控系统
办公室控制1 -智能面板控制
u 办公室现场面板控制灯光、电动窗帘、温度
u 在定时上下班的区域采用定时的方式控制灯光、开关风机盘管
u 在出口处设置智能面板,按键1控制A区所有空调、灯光开关;按键2控制B区全部空调、灯光开关; 按键3控制C区全部空调、灯光开关等。方便管理,避免了需要巡视及多处开关的不便和所造成的浪费。
u 在工作时间相对灵活的办公区域(如销售部门)采用人体感应控制,做到无人关灯、关空调
u 光线感应控制电动窗帘,可以在夏天光照强烈时挡烈阳,防止室内温度过高,节省空调能耗
u 根据风机盘管开启的数量,自动控制相应楼层的AHU的启停和控制开启的数量,从而最大限度的节能
办公室控制2-无面板控制
u 由于加班、内部会议、开会、出差、午餐、节假日,休假等原因,各办公室区域处于使用状态的不超过 50-60%
u 由遍布天花板上的感应器进行分区控制,无需现场面板控制,实现全自动化控制
u 有人工作时自动打开该区的灯光和空调;无人时自动关灯和空调,有人工作而又光线充足时只开空调不开灯,自然又节能
卫生间
u 所有卫生间内照明、空调,抽风机,全由感应器自动控制
u 有人使用时自动开灯、抽气扇和空调;无人时使用自动关闭抽气扇和空调;延时关灯
车库照明、排风系统、排水设备控制
u 在车流量大的时段和车流量小的时段分别定时控制不同数量的灯光及排气扇
u 当有车俩驶入、离开车库时,相应区域的灯光打开。当车俩停泊或驶离后,灯光自动关掉
u 在繁忙使用时期,开动排气扇。非繁忙时,间歇性开动排气扇,以达到节能的效果
u 车库管理员现场面板进行分区控制
u 与消防系统联动,出现消防报警时,强行打开全部抽风机,关闭正常照明,启动紧急照明控制,显示逃生路线
裙楼商场
u 控制灯光、调光、遮阳卷帘、电动天窗、风机盘管
u 分时段设定不同灯光场景和区域性地开启空调
u 例如,9:00 ~ 10:00 商场准备开张系统开启2/3灯光和空调; 10:00正式营业,自动开启所有灯光和空调; 22:00营业结束,营业员清点货架,定时关闭1/3的灯光和空调; 23:00清点完毕,清洁工进入商场后,再定时关闭1/3的灯光和空调; 00:00后,定时关闭所有灯光和空调
u 光感自动控制遮阳卷帘。冬天阳光取暖;夏日遮阳。春秋两季充分利用自然光照,同时打开平推窗让清凉空气自然流通商场,关闭空调,节省大量能耗
u 在保证照明效果的条件下,当光线充足时关闭沿窗地带灯光,减少照明能耗
u 集中控制空调及商场内各区域的不同温度

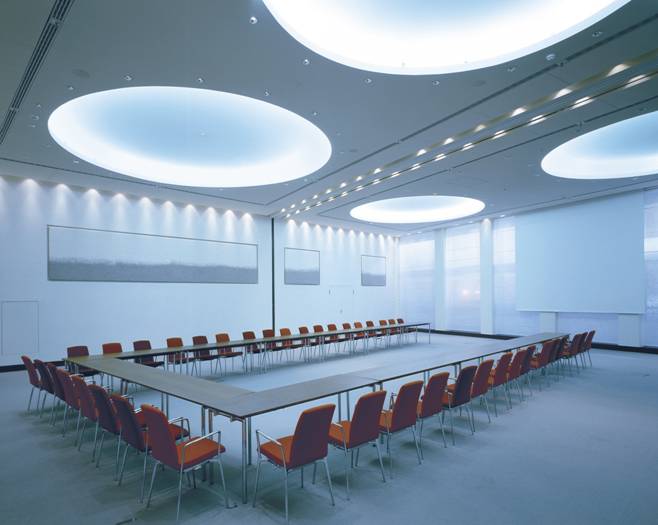

大会议室,报告厅
u 在会议室现场安装智能面板满足灯光场景控制,温控和遥控功能
u 会议室中安装人体感应,可做到有人开灯/开空调,无人关灯/关空调,以免忘记造成浪费
u 通过触摸屏的图形界面可进行各种灯光场景及AV场景控制:会议场景、演讲场景、休息场景、放映场景等
u 放映场景描述:用手轻点面板一下,室内灯光调暗、投影幕布降下、窗帘降下、空调调到指定温度、投影仪开启、功放/DVD开启,一切均在瞬间完成
领导办公室
u 智能面板控制室内温度、灯光、调光、电动窗帘,并具有灯光场景控制功能和红外遥控
u 系统自动地调节办公室内荧光灯、射灯、电动窗帘等使室内照度全天24小时内保持在一恒定值。提供给领导一个稳定、舒适、私密的办公环境
公共通道、大厅、电梯厅
u 上班时间段定时控制灯光空调开关;下班时间段人体感应控制灯光空调
u 自然光线充足时,不开灯以节省能源;光线不足时,根据人员活动需要开灯
u 当贵宾客户光临时,开启全部灯光,启动欢迎模式
u 与消防联动,在出现消防报警时,强行关闭空调;打开抽风设备;关闭正常照明;启动紧急照明控制,显示逃生方向
泛光照明,园林景观
u 自然光变暗时,自动将大部分泛光照明和园林照明打开,到夜间例如11点时,定时将部分泛光照明和园林照明关闭,只留下少量基本照明,天亮时,光感自动将剩下的灯光自动关闭
u 定时控制喷泉和灌溉设备的开启与关闭,并能根据气象条件,土壤条件做出相应的控制
u 在节假日或有重要活动时,管理人员可通过中控电脑将所有泛光照明、园林照明和喷泉设备打开
u 系统监控重要照明回路(如航空障碍灯、泛光照明回路、紧急照明回路、招牌广告灯等),任何回路发生故障或线路跳闸,立即报警到中控系统上,通知工作人员马上到场进行抢修
窗帘控制子系统
u 系统控制各楼层各方向面电动窗帘、平推窗,电动天窗等的升降、开关、调角
u 在夏日系统把强烈日照遮挡在楼外,保持室内低温;在冬季借暖光,有助提高室温,减少空调能耗
u 根据太阳在白日移动的角度不断地自动地调整电动遮阳帘,最大限度满足用户对日光的需求
u 春秋两季,检测办公大楼的风速、风向、室内外温差、CO2浓度等环境因素,自动控制电动平推窗、天窗等,让新鲜冷风自然流通大楼,关闭空调系统,节省大量能耗
u 如遇暴风雨雪等恶劣天气时,自动将平推窗关闭、收起电动窗帘以保护幕墙设备
中央控制系统
u 通过触摸屏和图形化的界面可对办公楼内各个区域的灯光、电动窗、电动窗帘、空调暖通、排水排风及影音等设备进行集中监视和控制
u 可进行事件记录,以便管理
u 独立元件实现数据记录、诊断及保护、报文信号监视、故障监测、电流监测等功能,并在中控系统上显示并报警
u 还可对泛光/园林/公共通道/电梯厅/大堂等处的灯光开关的时间和次数进行累计。并监视任意回路的设备状态,如发生故障,系统会自动显示在中控电脑上,并发出声光报警,以便及时维修、更换
u 可显示各个区域的温度,同时可限制各个区域温度的上下限,避免空调浪费
